Integrationsplattform und Datendrehscheibe Cosmino Panteo

Die Systemarchitektur von Cosmino Panteo basiert auf einem beliebig skalierbaren Netzwerk Digitaler (Daten) Zwillinge, welches zugleich Integrationsplattform und Datendrehscheibe für eigene und dritte Systeme und Komponenten ist.
Die Herausforderung der Digitalen Fabrik ist das Zusammenführen von Daten aus verschiedenen Systemen. Wichtig ist dabei, dass diese verschiedenen Systeme nach gleichen Regeln arbeiten und Daten eine einheitliche Semantik haben.

Cosmino Panteo löst dies für eigene Systemkomponenten genauso wie für die Tools von Drittanbietern und Ihre Eigenentwicklungen:

  • Ein Digitaler Zwilling repräsentiert jeweils die Daten und Regeln für eine Maschine, ein Werkzeug, einen Prozess oder ein eindeutig rückverfolgbares Produkt.
  • Auf dem Digitalen Zwilling befinden sich die aktuellen Daten zu einem Objekt und eine kurze Historie.
  • Jegliche Kommunikation mit den Digitalen Zwillingen findet über standardisierte Transaktionen statt.
  • Im Prozess benötigte Stammdaten werden per Transaktionen in den jeweiligen Digitalen Zwilling übernommen.
    Für die Cosmino Panteo Funktionen aus dem Bereich, BDE, MDE und MES stehen umfangreiche Stammdatenbibliotheken zur Verfügung, doch ist es genauso möglich, dass Stammdaten per REST-Transaktion von einem anderen System kommen.
  • Die Maschinendatenübernahme findet ebenfalls direkt über die Digitalen Zwillinge statt, neben der bereits genannten REST-API sind die Digitalen Zwillinge auch OPC UA Client und OPC UA Server.
  • Darüber hinaus können Regeln für die Übernahme von Daten aus einer SPS oder anderen Systemen festgelegt werden. Beispielsweise welche Signale zu einer Mengenerhöhung oder Stillstands-Buchung führen und ob diese Signale in bestimmten Konstellationen ignoriert oder anders bewertet werden müssen (z.B. Ignorieren Mengenzähler im Rüsten, Ignorieren Produktionssignal im Leerlauf, etc.).
  • Die Erfassungs- und Visualisierungsdialoge benötigen keine eigene Datenhaltung und Logik, sie zeigen nur ein im Browserdialog aufbereitetes Abbild der Daten auf den Digitalen Zwillingen. Manuelle Erfassungen über diese Dialoge gehen somit direkt in das Netzwerk der Digitalen Zwillinge und stehen dort sofort zur Verfügung.
  • Programme von Drittanbietern oder Ihre Eigenentwicklungen können über Standard-Transaktionen auf die Daten aus dem Netzwerk der Digitalen Zwillinge zugreifen, diese abrufen, verändern und Daten hinzufügen.
  • Auch die Prozesssteuerung und Produktionslogistik kann über Cosmino Panteo Digitale Zwillinge auf einheitliche Regeln aufsetzen. Das Cosmino Panteo Workflow-Management ermöglicht ein Definieren des Fertigungsprozesses mit Weichen, Schnittstellen, Sperrprozessen, Materiallogistik, Buchungen und vielem mehr. Abhängig von der Varianz kann der gesamte Materialfluss für ein Bauteil oder eine Komponente definiert werden und Logistik- und Bearbeitungssysteme gezielt getriggert werden.

Über Cosmino Panteo tauschen Systeme Daten mit standardisierter Semantik untereinander aus, ohne selbst Schnittstellen zueinander zu benötigen.
So wird Cosmino Panteo zur bidirektionalen Datendrehscheibe für ERP, Lager- und Transportsystemen, Eingabegeräten, wie Browserdialogen, Handhelds, Scannern, RFID-Lesegeräten und sonstigem.

Security-Anforderungen wie Authentifizierung, Benutzer- und Rechteverwaltung, SSL-Verschlüsselung etc. sind selbstverständlich und machen Cosmino Panteo zu einer ganzheitlichen Lösung für die Digitale Fabrik. Sei es, um MES-Funktionalitäten in die Systemlandschaft zu integrieren, bestehende Lösungen zu ergänzen und zu verbinden oder die letzten verbliebenen Systemlücken zu schließen.

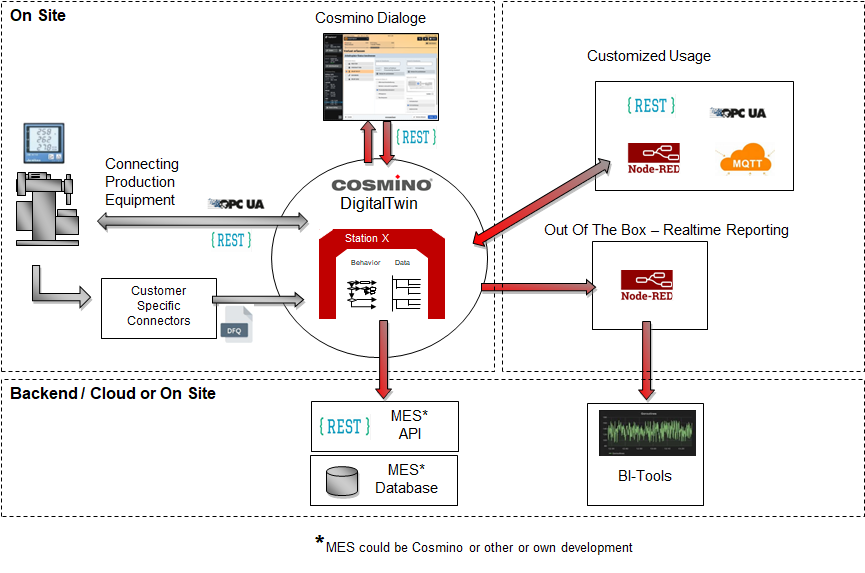

Integrationsplattform und Datendrehscheibe Cosmino Panteo Digital Twin

Technische Informationen:

  • Backend-Architektur: Der Digital Twin Service wird als Backend-Java-Dienst betrieben.
  • Skalierbarkeit und Verteilung: Digital Twin-Instanzen können auf mehrere Dienste verteilt und über eine integrierte Verzeichnisdienst-API gefunden werden.
  • Sicherheit: SSL-Verschlüsselung und Authentifizierungsmechanismen gewährleisten eine sichere Datenübertragung und einen sicheren Zugriff.
  • Datenpersistenz: Remanente Daten können über das Dateisystem, Oracle-, MS SQL- oder MongoDB-Datenbanken gespeichert und wiederhergestellt werden.
  • Überwachung: Der Dienst kann über APIs auf Betriebssystemebene oder die integrierte REST-API von Überwachungssystemen von Drittanbietern (z. B. Nagios) überwacht werden.
  • Datenzugriff: Über die integrierte REST-API sind Daten für Drittanbietertools leicht und standardisiert zugänglich, z.B. für Visualisierungen, BI-Tools, andere Systeme, welche die Daten ebenfalls benötigen.
  • Steuern und Verwalten der MES-Funktionalität durch externe Software: Über die integrierte REST-API oder MQTT können ebenfalls systemsteuernde Transaktionen von außen (andere Systeme, Steuerungen, Java und JavaScript Programme, …) ausgelöst werden.
    Dieses Szenario ist auch vollständig ohne Cosmino Panteo MES-Funktionalität denkbar, da externe Programme die Daten und das Verhalten steuern. So kann Cosmino Panteo auch als Basisarchitektur für eine MES-Eigenentwicklung fungieren.
